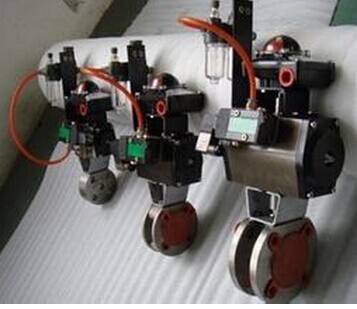

一、小型气动球阀特点
气动薄型球阀的阀体较一般法兰球阀短，是适用与工厂同一管路阀门数量多的场合。球体具有旋转的90度动作，球有圆形通孔通过轴线，当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度的就能使球阀瞬间关闭严密，执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能，便于维修更换，便于管路的封闭。
二、
小型气动球阀附件选项
回讯器：也叫限位开关(APL310N/APL210N)，远程反馈开关信号(防爆)(APL410N/ITS-300)
电磁阀：双作用选二位五通、单作用选二位三通(防爆)PLVD5/2
三联件：可对气源稳压、过滤、气缸加润滑油AFC200
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能YT-1000R
备注: 气缸参数请另参考所选配的气动执行器资料
三、
小型气动球阀型号编制:
BV1薄型球阀 型号编制表 BV1-□□□□□-□□
系列
操作类型
阀门口径
材质
密封
公称压力
出厂
选项（可选项）
BV1-
M:手动
15：1/2"
A:304
F:PTFE
16:1.6MPa
K：常开
EX：防爆电动头
D:气动（双作用）
20：3/4"
B:316
L:PPL
25:2.5MPa
B：常闭
S1：电磁阀AC220（限气动）
S:气动（单作用）
25：1"
C:铸钢
H:硬密封
40:4.0MPa
S2：电磁阀DC24V（限气动）
DM:气动（DA）+ 手轮
32：1-1/4"
D:304L
63:6.3MPa
S3：电磁阀AC110V（限气动）
SM:气动（SR）+ 手轮
40：1-1/2"
E:316L
S4：防爆电磁阀AC220（限气动）
E:AC220V电动开关型
50：2"
S5：防爆电磁阀DC24V（限气动）
F:AC380V电动开关型
65：2-1/2"
A1：限位开关（限气动）
G:DC24V电动开关型
80：3"
A2：防爆限位开关（限气动）
T:AC220V电动调节型
100：4"
D1:定位器（限气动）
K:电动快开型
……
D2:防爆定位器（限气动）
四、
小型气动球阀产品参数
※球阀参数
※气动执行器参数
·连接方式：法兰式
·口径：1/2”～8”(DN15-200)
·阀体：WCB、304、316 、304L、316L
·阀板：304、316 、304L、316L
·密封：PTFE/PPL
·压力：PN10/16/25/40KG、150/300LB
·适用于液体、气体等介质
·硬质铝合金缸体
·齿轮齿条式设计
·双作用或弹簧复位式
·NAMUR的附件安装标准
·±5°调节
·可视指示器
·快速开关，百万次开关寿命
五、
小型气动球阀主要外形及连接尺寸
通径(mm)
英寸
压力(Mpa)
德标尺寸（mm）
美标尺寸（mm）
L
D1
D2
D3
H
n-￠m
L
D1
D2
D3
H
n-￠m
15
1/2
1.6
2.5
4.0
42
15
45
65
46
4-12
42
15
35
60.5
41
4-1/2
20
3/4
44
20
58
75
51
4-12
44
20
43
70
44
4-1/2
25
1
50
25
68
85
62
4-12
50
25
50.8
79.3
46.5
4-1/2
32
1 1/4
60
32
78
100
72
4-16
60
32
63.5
88.9
55
4-1/2
40
1 1/2
65
40
88
110
78
4-16
65
40
73.5
98.6
64
4-1/2
50
2
80
50
102
125
86
4-16
80
50
92
120.6
73.1
4-5/8
65
2 1/2
1.0/1.6
110
63.5
122
145
108
4-16
110
63.5
105
139.7
88
4-5/8
2.5/4.0
8-16
80
3
1.0/1.6
120
76
138
160
116
8-16
120
76
127
152.4
97
4-5/8
2.5/4.0
100
4
1.0/1.6
150
95
158
180
139
8-16
150
95
157
190.5
117
8-5/8
2.5/4.0
162
190
8-20
125
5
1.0/1.6
180
118
118
210
176
8-16
195
118
186
215.9
155
8-3/4
2.5/4.0
220
8-24
150
6
1.0/1.6
225
142
212
240
192
8-20
225
142
215.9
241.3
194
8-3/4
