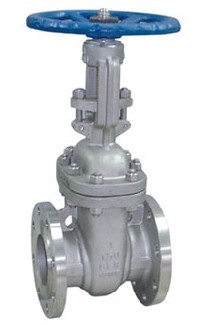

Z40H美标法兰闸阀使用介质
Z40H美标闸阀适用于 ANSI Class150~2500、PN20~42、JIS10~20K，工作温度 -29~425℃（碳钢）及 -40~500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，可适用于水、蒸汽、油品、XIAO酸、醋酸、强氧化性介质及尿素等多种介质。
Z40H美标法兰闸阀特点
①产品设计制造符合国外先进标准要求，密封可靠，性能优良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
Z40H美标法兰闸阀【产品执行标准】
设计与制造：API 600
法兰尺寸：ANSI B16.5
结构长度：ANSI B16.10
压力~温度：ANSI B16.34
检验与试验：API 598
Z40H美标法兰闸阀标准 STD
设计与制造 |
结构长度 |
法兰尺寸 |
对焊连接尺寸 |
压力 -温度 |
试验 -检验 |
APl 600 |
ASME B16.10 |
ASME B16.5 |
ASTM B16.25 |
ASME B16.34 |
APl 598 |
Z40H美标法兰闸阀压力试验
公称压力 PN（Lb） |
强度试验 |
水密封试验 |
气密封试验 |
|||
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MDa |
Lbf/in2 |
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5～0.7 |
60～100 |
300 |
7.8 |
1125 |
5.6 |
815 |
||
600 |
15.3 |
2225 |
11.2 |
1630 |
||
900 |
23.1 |
3350 |
16.8 |
2440 |
||
1500 |
38.4 |
5575 |
28.1 |
4080 |
||
2500 |
64.6 |
9367 |
47.4 |
6873 |
||
Z40H美标法兰闸阀主要零件材料
壳体 |
ASTM A216 WCB |
ASTM A351 CF8 |
|||
闸板 |
WCB |
CF8 |
CF8M |
Monel |
|
阀杆 |
F6a |
F304 |
F316 |
Monel |
F304 |
闸板密封面 |
13Cr 13Cr STL |
304 STL |
316 STL |
Monel |
304 304 STL |
阀座密封面 |
13Cr STL STL |
304 STL |
316 STL |
Morel |
304 STL STL |
壳体 |
ASTM A351 CF3 |
ASTM A351 CF8M |
ASTM A351 CF8 |
闸板 |
|||
阀杆 |
F304L |
F316 |
F316 |
闸板密封面 |
304L 304L STL |
316 316 STL |
316L 316L STL |
阀座密封面 |
304L STL STL |
316 STL STL |
316L STL STL |
|
压力级
|
DN （mm） |
NPS （_n） |
L
|
d
|
H
|
W
|
H1
|
W1
|
H2
|
W2
|
电动装置
|
||
|
RF
|
RTJ
|
BW
|
|||||||||||
|
600 （PN110） |
50
|
2
|
292
|
295
|
292
|
51
|
444
|
200
|
-
|
-
|
550
|
590
|
DZW20A
|
|
65
|
21/2
|
330
|
333
|
330
|
64
|
500
|
250
|
-
|
-
|
600
|
590
|
DZW20A
|
|
|
80
|
3
|
356
|
359
|
356
|
76
|
558
|
280
|
585
|
310
|
660
|
590
|
DZW30A
|
|
|
100
|
4
|
432
|
435
|
432
|
102
|
665
|
300
|
695
|
310
|
780
|
590
|
DZW45A
|
|
|
125
|
5
|
508
|
511
|
508
|
127
|
760
|
350
|
790
|
310
|
850
|
810
|
DZW60A
|
|
|
150
|
6
|
559
|
562
|
559
|
152
|
868
|
450
|
900
|
310
|
990
|
830
|
DZW90
|
|
|
200
|
8
|
660
|
664
|
660
|
203
|
1073
|
500
|
1110
|
310
|
1130
|
830
|
DZW120
|
|
|
250
|
10
|
787
|
791
|
787
|
254
|
1263
|
650
|
1300
|
460
|
1360
|
870
|
DZW180
|
|
|
300
|
12
|
838
|
841
|
838
|
305
|
1600
|
700
|
1650
|
460
|
1520
|
870
|
DZW250
|
|
|
350
|
14
|
889
|
892
|
889
|
337
|
1692
|
900
|
1750
|
460
|
1730
|
1170
|
DZW350
|
|
|
400
|
16
|
991
|
994
|
991
|
406.5
|
1835
|
900
|
1900
|
460
|
1840
|
1170
|
DZW500
|
|
|
900 （PN150） |
50
|
2
|
368
|
371
|
368
|
51
|
458
|
280
|
-
|
-
|
832
|
590
|
DZW20A
|
|
65
|
21/2
|
419
|
422
|
419
|
62
|
550
|
280
|
-
|
-
|
880
|
590
|
DZW30A
|
|
|
80
|
3
|
381
|
384
|
381
|
74
|
610
|
300
|
660
|
310
|
910
|
590
|
DZW30A
|
|
|
100
|
4
|
457
|
460
|
457
|
100
|
702
|
350
|
750
|
310
|
1020
|
590
|
DZW45A
|
|
|
125
|
5
|
559
|
562
|
559
|
125
|
850
|
400
|
900
|
310
|
-
|
-
|
DZW60A
|
|
|
150
|
6
|
610
|
613
|
610
|
150
|
980
|
500
|
1060
|
460
|
1060
|
830
|
DZW90
|
|
|
200
|
8
|
737
|
740
|
737
|
201
|
1100
|
650
|
1140
|
460
|
1150
|
830
|
DZWl20
|
|
|
250
|
10
|
838
|
841
|
838
|
252
|
1320
|
700
|
1370
|
460
|
1320
|
870
|
DZWl80
|
|
|
300
|
12
|
965
|
968
|
965
|
303
|
1500
|
900
|
1560
|
460
|
1580
|
870
|
DZW250
|
|
|
350
|
14
|
1029
|
1038
|
1029
|
322
|
1900
|
900
|
1950
|
600
|
1660
|
1170
|
DZW350
|
|
|
400
|
16
|
1130
|
1140
|
1130
|
373
|
2050
|
900
|
2100
|
600
|
1780
|
1170
|
DZW500
|
|
|
1500 （PN260） |
50
|
2
|
368
|
371
|
368
|
49
|
510
|
280
|
-
|
-
|
-
|
-
|
DZW30A
|
|
65
|
21/2
|
419
|
422
|
419
|
62
|
560
|
300
|
-
|
-
|
-
|
-
|
DZW30A
|
|
|
80
|
3
|
470
|
473
|
470
|
74
|
620
|
350
|
670
|
310
|
960
|
590
|
DZW45A
|
|
|
100
|
4
|
546
|
549
|
546
|
100
|
728
|
400
|
770
|
310
|
1040
|
810
|
DZW60A
|
|
|
125
|
5
|
673
|
676
|
673
|
125
|
870
|
450
|
920
|
310
|
-
|
-
|
DZW90
|
|
|
150
|
6
|
705
|
711
|
705
|
144
|
1000
|
500
|
1070
|
460
|
1250
|
830
|
DZWl20
|
|
|
200
|
8
|
832
|
841
|
832
|
192
|
1130
|
750
|
1180
|
460
|
1600
|
870
|
DZWl80
|
|
|
250
|
10
|
991
|
1000
|
991
|
239
|
1360
|
900
|
1410
|
600
|
2150
|
870
|
DZW250
|
|
|
300
|
12
|
1130
|
1146
|
1130
|
287
|
-
|
-
|
1620
|
600
|
2380
|
1170
|
DZW350
|
|
|
350
|
14
|
1257
|
1276
|
1257
|
315
|
-
|
-
|
2020
|
600
|
2580
|
1170
|
DZW500
|
|
订货须知
一、①Z40H美标法兰闸阀产品名称与型号②Z40H美标法兰闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z40H美标法兰闸阀型号，请按Z40H美标法兰闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
